Description

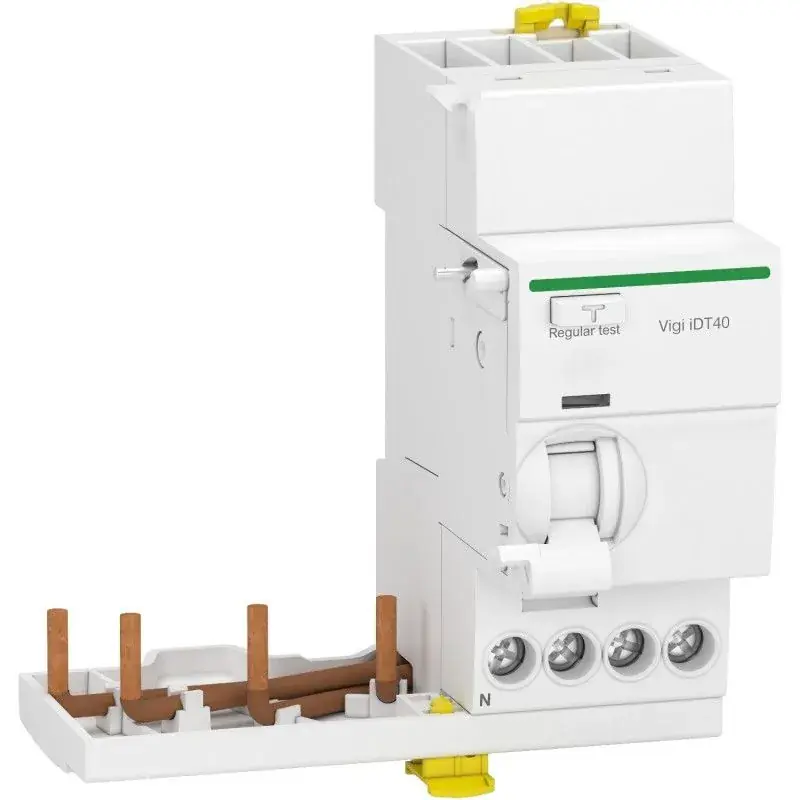

SCHNEIDER A9Y62725 – Bloc différentiel iDT40 3P+N 25A 300mA AC
Schneider Electric simpose comme un acteur incontournable des solutions numériques dédiées à lefficacité énergétique et à la gestion durable.
LActi9 iDT40 A9Y62725 est un bloc différentiel Vigi de départ, 3P+N 25 A 30 mA type AC, destiné à assurer la protection différentielle des circuits triphasés de la gamme iDT40 en tertiaire.
Ce bloc différentiel sutilise en association avec un disjoncteur iDT40 pour protéger les personnes contre les contacts indirects et les risques dincendie, avec comme atouts sa sensibilité 30 mA, sa technologie indépendante de la tension, son format compact 4 modules et son montage rapide sur rail DIN.
En résumé, lActi9 iDT40 A9Y62725 est une solution fiable et adaptable pour la protection différentielle des départs triphasés 25 A dans les installations tertiaires et petits bâtiments industriels.
Caractéristique technique
-
Marque : Schneider Electric
-
Référence fabricant : A9Y62725
-
Gamme produits : Acti9 iDT40 Vigi iDT40
-
Fonctions : protection différentielle des personnes et des biens en association avec disjoncteur iDT40 détection des défauts à la terre 30 mA type AC
-
Nombre de modules : 4 pas de 9 mm
-
Nombre de pôles : 3P+N pôle neutre à gauche
-
Courant nominal : 25 A
-
Sensibilité différentiel : 30 mA instantané
-
Type différentiel : type AC technologie indépendante de la tension
-
Tension nominale : 400 V AC 50 Hz
-
Type de tension : AC courant alternatif
-
Tension d’isolement assignée : 440 V AC 50/60 Hz Uimp 4 kV
-
Type connexion – raccordement : bornes à vis type cage pour connexion sur disjoncteur et câbles
-
Section de raccordement : câbles rigides 1 à 16 mm² câbles souples 1 à 10 mm² longueur de dénudage 14 mm couple de serrage 2 N·m
-
Auxiliaires associables : compatible avec disjoncteurs Acti9 iDT40 et accessoires de la gamme Acti9 peignes et auxiliaires de signalisation et déclenchement
-
Verrouillable : possibilité de verrouillage via dispositif adapté sur la face avant selon accessoires de la gamme Acti9
-
Mode de pose : montage encliquetable sur rail DIN en tableau électrique
-
Hauteur : 99,5 mm
-
Largeur : 93 mm
-
Profondeur : 74 mm
-
Couleur : blanc RAL 9003
-
Classe de protection (IP) : IP20 en face avant IP40 une fois installé dans coffret approprié
-
Temperature d’utilisation : de 5 °C à +60 °C en fonctionnement de 40 °C à +85 °C en stockage
-
Qualité du matériau : boîtier isolant moulé pour appareillage modulaire basse tension conforme aux exigences Green Premium et RoHS
-
Norme et certification : conforme NF EN 61009 2 1 marquages CE et NF écolabel Green Premium
-
Garantie : 2 ans
-
Utilisation recommande : protection différentielle des départs triphasés 3P+N 25 A dans les tableaux tertiaires et petites installations industrielles associée aux disjoncteurs Acti9 iDT40
